住建部發(fā)布《生活垃圾焚燒煙氣凈化用粉狀活性炭》（征求意見稿）。詳情如下：

住房和城鄉(xiāng)建設(shè)部辦公廳關(guān)于行業(yè)標(biāo)準(zhǔn)

《生活垃圾焚燒煙氣凈化用粉狀活性炭（征求意見稿）》公開征求意見的通知

根據(jù)《住房城鄉(xiāng)建設(shè)部關(guān)于印發(fā)2017年工程建設(shè)標(biāo)準(zhǔn)規(guī)范制訂修訂計(jì)劃的通知》（建標(biāo)函〔2016〕248號），我部組織中國城市建設(shè)研究院有限公司等單位起草了行業(yè)標(biāo)準(zhǔn)《生活垃圾焚燒煙氣凈化用粉狀活性炭（征求意見稿）》（見附件）?，F(xiàn)向社會公開征求意見。有關(guān)單位和公眾可通過以下途徑和方式提出反饋意見：

1、電子郵箱：guoxiangxin99@163.com。

2、通信地址：北京市西城區(qū)德勝門外大街36號；郵編：100120。

意見反饋截止時間為2020年5月6日。

中華人民共和國住房和城鄉(xiāng)建設(shè)部辦公廳

2020年4月7日

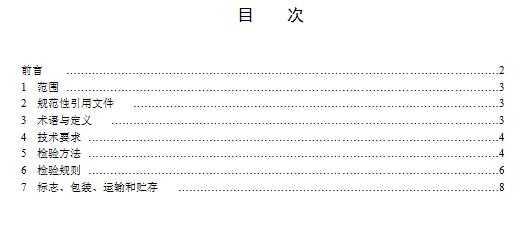

前 言

本標(biāo)準(zhǔn)按GB/T 1.1—2009的規(guī)定編寫。

本標(biāo)準(zhǔn)由住房和城鄉(xiāng)建設(shè)部標(biāo)準(zhǔn)定額研究所提出。

本標(biāo)準(zhǔn)由住房和城鄉(xiāng)建設(shè)部市容環(huán)境衛(wèi)生標(biāo)準(zhǔn)化技術(shù)委員會歸口。

本標(biāo)準(zhǔn)負(fù)責(zé)起草單位：中國城市建設(shè)研究院有限公司。

本標(biāo)準(zhǔn)參加起草單位：

本標(biāo)準(zhǔn)主要起草人：

1 范圍

本標(biāo)準(zhǔn)規(guī)定了生活垃圾焚燒廠的煙氣凈化粉狀活性炭的技術(shù)要求、檢驗(yàn)方法、檢測規(guī)則、標(biāo)志、包裝、運(yùn)輸和貯存等。本標(biāo)準(zhǔn)適用于以煤和植物為原料生產(chǎn)的煤質(zhì)和木質(zhì)粉狀活性炭。

2 規(guī)范性引用文件

下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T7701.1-2008《煤質(zhì)顆?；钚蕴?氣相用煤質(zhì)顆?；钚蕴俊?/p>

GB/T 7702.1《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 水分的測定》

GB/T 7702.2《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 粒度的測定》

GB/T 7702.7《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 碘吸附值的測定》

GB/T 7702.9《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 著火點(diǎn)的測定》

GB/T 7702.15《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 灰分的測定》

GB/T 7702.18《煤質(zhì)顆?；钚蕴吭囼?yàn)方法--焦糖脫色率的測定》

GB/T 7702.20《煤質(zhì)顆粒活性炭試驗(yàn)方法 孔容積和比表面積的測定》

GB/T 12496.1《木質(zhì)活性炭檢驗(yàn)方法—表觀密度的測定》

GB/T 12496.2《木質(zhì)活性炭試驗(yàn)方法--粒度分布的測定》

GB/T 12496.3 《木質(zhì)活性炭試驗(yàn)方法 灰分的測定》

GB/T 12496.4《木質(zhì)活性炭試驗(yàn)方法 水分的測定》

GB/T 12496.8《木質(zhì)活性炭試驗(yàn)方法--碘吸附值的測定》

GB/T 12496.9 《木質(zhì)活性炭試驗(yàn)方法 焦糖脫色率的測定》

GB/T 12496.16木質(zhì)活性炭試驗(yàn)方法——氯化物的測定

GB/T 20450《活性炭著火點(diǎn)測試方法》

GB/T 21354《粉末產(chǎn)品—振實(shí)密度測定通用方法》

3 術(shù)語和定義

下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。

3.1活性炭 Activated carbon

含碳物質(zhì)經(jīng)過炭化、活化處理制得的具有發(fā)達(dá)孔隙結(jié)構(gòu)和巨大比表面積的碳吸附劑。

3.2煤質(zhì)（基）活性炭 Activated carbon coal basis

制造碳吸附劑時所用的基材為煤的活性炭。

3.3 木質(zhì)活性炭 Activated carbon wood basis

制造碳吸附劑時所用的基材為植物材料的活性炭。

3.4粉狀活性炭 Powdered activated carbon

尺寸在80目（0.18mm）篩網(wǎng)以下的活性炭。

4 技術(shù)要求

4.1 垃圾焚燒廠煙氣凈化用粉狀活性炭應(yīng)為暗黑色碳素物質(zhì)，成粉末狀，不得有結(jié)塊。

4.2 活性炭中不應(yīng)含有影響人體健康的有毒有害物質(zhì)。

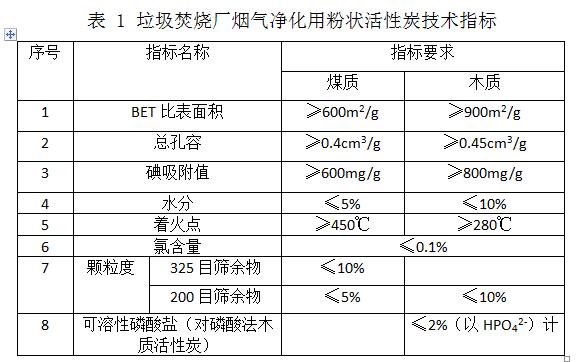

4.3 垃圾焚燒廠煙氣凈化用粉狀活性炭的技術(shù)指標(biāo)應(yīng)符合表1的要求。

5 檢驗(yàn)方法

5.1 外觀檢驗(yàn)

目視法。

5.2 BET比表面積的測定

BET比表面積的測定應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.20《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 孔容積和比表面積的測定》的有關(guān)要求。

5.3總孔容的測定

總孔容的測定應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.20《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 孔容積和比表面積的測定》的有關(guān)要求。

5.4碘吸附值的測定

碘吸附值的測定，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.7《煤質(zhì)顆?；钚蕴康馕街翟囼?yàn)方法 碘吸附值的測定》（對煤質(zhì)活性炭）和GB/T 12496.8《木質(zhì)活性炭試驗(yàn)方法--碘吸附值的測定》（對木質(zhì)活性炭）的有關(guān)規(guī)定。

5.5水分的測定

水分的測定，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.1《煤質(zhì)顆?；钚蕴克衷囼?yàn)方法 水分的測定》（對煤質(zhì)活性炭）和GB/T 12496.4《木質(zhì)活性炭試驗(yàn)方法 水分的測定》（對木質(zhì)活性炭）的有關(guān)規(guī)定。

5.6灰分的測定

灰分的測定，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.15《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 灰分的測定》（對煤質(zhì)活性炭）和GB/T12496.3 《木質(zhì)活性炭試驗(yàn)方法 灰分的測定》（對木質(zhì)活性炭）的有關(guān)規(guī)定。

5.7 著火點(diǎn)的測定

著火點(diǎn)的測定，應(yīng)符合附錄A的有關(guān)規(guī)定。

5.8氯含量的測定

氯含量的測定，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T12496.16的規(guī)定。

5.9顆粒度的測定

顆粒度的測定，應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)MT/T 1156《粉狀活性炭濕法粒度分布的測定方法》的有關(guān)規(guī)定。

5.10 可溶性磷酸鹽的測定

可溶性磷酸鹽的測定應(yīng)符合附錄B的規(guī)定。

6 檢驗(yàn)規(guī)則

6.1 檢驗(yàn)分類

產(chǎn)品檢驗(yàn)分出廠檢驗(yàn)和型式檢驗(yàn)。

6.2 出廠檢驗(yàn)

6.2.1 質(zhì)量保證

制造廠應(yīng)保證所有出廠的產(chǎn)品符合本標(biāo)準(zhǔn)的要求，產(chǎn)品應(yīng)由制造廠的質(zhì)檢部門進(jìn)行檢驗(yàn)。每一批出廠的產(chǎn)品都應(yīng)附有規(guī)定的質(zhì)量合格證。

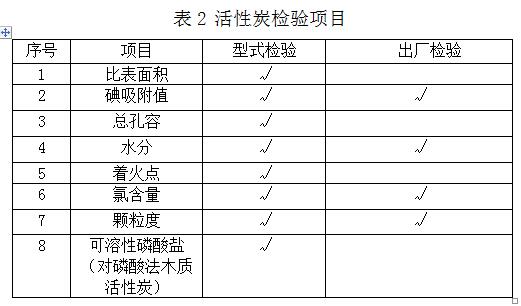

6.2.2出廠檢驗(yàn)項(xiàng)目應(yīng)符合表2的規(guī)定。

6.3 型式檢驗(yàn)

6.3.1型式檢驗(yàn)

檢驗(yàn)項(xiàng)目為第4章全部技術(shù)要求。在檢驗(yàn)合格樣品中隨機(jī)抽取足夠的樣品，進(jìn)行6.2中各項(xiàng)檢驗(yàn)。一般情況下每年至少一次，當(dāng)有以下情況之一時，應(yīng)進(jìn)行型式檢驗(yàn)：

a)新產(chǎn)品或老產(chǎn)品轉(zhuǎn)廠生產(chǎn)的試制定型鑒定；

b)結(jié)構(gòu)、材料、工藝有較大變動可能影響產(chǎn)品性能時；

c)產(chǎn)品長期停產(chǎn)后恢復(fù)生產(chǎn)時；

d)出廠檢驗(yàn)結(jié)果與上次型式檢驗(yàn)結(jié)果有較大差異時；

e)國家質(zhì)量檢驗(yàn)機(jī)構(gòu)提出型式檢驗(yàn)要求時。

6.3.2 型式檢驗(yàn)項(xiàng)目應(yīng)符合表2的規(guī)定。

6.4 組批

按GB/T7701.1-2008中4.2.2條的規(guī)定。

6.5 樣品采集

按GB/T7701.1-2008中4.2.3條的規(guī)定。

6.6 判定規(guī)則

按GB/T7701.1-2008中4.2.4條的規(guī)定.

7 標(biāo)志、包裝、運(yùn)輸和貯存

按GB/T7701.1-2008中第6章的規(guī)定。

附錄A

（規(guī)范性附錄）

粉狀活性炭著火點(diǎn)的測定

A.1樣品采集

著火點(diǎn)測定所需活性炭的樣品的采集應(yīng)符合本標(biāo)準(zhǔn)6.5條的要求。

A.2樣品制備

著火點(diǎn)測定樣品的制備應(yīng)符合下列步驟和規(guī)定：

步驟1： 取粉狀活性炭和活性白土，按干基質(zhì)量比7:3在捏合機(jī)中捏合10min，加入適量去離子水，再捏合10min，使物料具有粘性和可塑性。根據(jù)物料實(shí)際吸水性確定加水量（如粉炭為磷酸法粉炭，捏合物料水分約65%）。

步驟2： 取上述捏合料，用螺旋造粒機(jī)、油壓造粒機(jī)或手動壓面機(jī)制成直徑4mm，長度2-6mm柱狀顆粒。

步驟3：取上述顆粒料放入烘箱，在120℃下烘干至水分小于5%，備用。

A.3 樣品檢測

著火點(diǎn)的測定，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB/T 7702.9《煤質(zhì)顆?；钚蕴吭囼?yàn)方法 著火點(diǎn)的測定》(煤質(zhì))和GB/T 20450《活性炭著火點(diǎn)測試方法》（流動空氣中）（木質(zhì)）的有關(guān)規(guī)定。

附錄B

（規(guī)范性附錄）

活性炭可溶性磷酸鹽含量的測定

B.1 原理

在強(qiáng)酸性溶液中，磷酸鹽與鉬酸銨作用產(chǎn)生磷鉬雜多酸，能被還原劑（氯化亞錫等）還原，生成藍(lán)色的絡(luò)合物，當(dāng)磷酸鹽含量較低時，其顏色強(qiáng)度與磷酸鹽的含量成正比。

B.2 試劑

B.2.1磷酸鹽標(biāo)準(zhǔn)溶液【ρ(HPO42-)=0.01mg/mL】：稱取0.7165g在105℃干燥的磷酸二氫鉀（KH2PO4），溶于純水中，并定容至1000 mL，吸取10.0 mL，用純水準(zhǔn)確定容至500 mL。

B.2.2 鉬酸銨-硫酸溶液：向約70 mL純水中緩緩加入28 mL硫酸(ρ20=1.84g/ mL)，稍冷，加入2.5g鉬酸銨。待固體完全溶解后，用純水稀釋至100 mL。

B.2.3 氯化亞錫溶液(50g/ mL)：加熱溶解5g氯化亞錫(SnCl2•2 H2O)于5 mL鹽酸(ρ20=1.19g/ mL)中，用純水稀至100 mL。此試劑不穩(wěn)定，需現(xiàn)用現(xiàn)配。

B.3 分析步驟

B.3.1 樣品采集

測定所需活性炭樣品的采集應(yīng)符合本標(biāo)準(zhǔn)6.5條的要求。

B．3.2活性炭預(yù)處理：稱取10.00±0.05g活性炭(干基)，加入100 mL蒸餾水，煮沸蒸餾15分鐘（保持液面高度一致），趁熱過濾，留取濾液待用。

B.3.3 取濾液10ml，若炭樣磷酸鹽含量太高需稀釋。置于50 mL比色管中，加入4 mL鉬酸銨-硫酸溶液(2.2)，搖勻。加入1滴氯化亞錫溶液(2.3)，再搖勻。30min后比色或用直徑1cm比色皿于650nm波長處測其吸光度。

B.3.4分別吸取磷酸鹽標(biāo)準(zhǔn)溶液(2.1)0.00mL、1.00mL、2.00mL、5.00mL、10.00mL，置于50mL比色管中，然后按（3.2）測定，繪制標(biāo)準(zhǔn)曲線。

B.4 計(jì)算

炭樣中可溶性磷酸鹽的質(zhì)量濃度可按下式計(jì)算：

X =ρV/ mk %

式中：

X ---- 炭樣中磷酸鹽(HPO42-)的質(zhì)量百分比，單位為 %

ρ---- 磷酸鹽標(biāo)準(zhǔn)溶液濃度，ρ(HPO42-)=0.01mg/mL；

m ---- 炭樣的質(zhì)量，單位為克(g)；

k ---- 濾液的稀釋倍數(shù)；

V ----從標(biāo)準(zhǔn)曲線上查得的對應(yīng)標(biāo)準(zhǔn)溶液體積，單位為毫升(mL)。

乾瀚環(huán)保整理編輯，部分內(nèi)容來源互聯(lián)網(wǎng)
版權(quán)歸原作者所有，如有侵權(quán)請立即與我們聯(lián)系,我們將及時處理！
